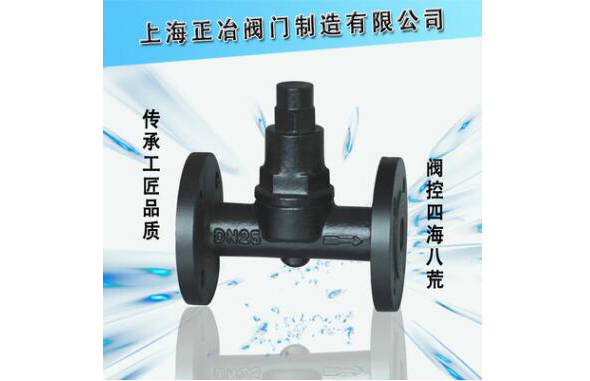

TB11F可调双金属片式蒸汽疏水阀
 |
 |
 |
TB3F、TB5F、TB6F、TB11F可调双金属片温度调整型蒸汽疏水阀适用于散热器、换热器、夹套蜗、加热盘管、烘干机、消毒器等。双金属温调式蒸汽疏水阀排放温度可再调整，安装姿势自由，内部全不锈钢，利用高温度凌洁水成水封式，减少蒸汽泄漏，动作灵敏抗水击无噪声，排空性能优良结构简单容易维修保养，适用高温度蒸汽管线。
特点
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，地利用高温凝结水中的显热，节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用不锈钢制造，抗腐蚀、汽蚀。
主要技术参数
产品型号 | 公称通径DN | 连接方式 | 使用压力Mpa | 调整温度范围℃ | 外型尺寸 | 参考重量kg | |||
L | H1 | H2 | W | ||||||
TB6 | 15-20 25 | 螺纹 | 0.01-1.6 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB6F | 15-20 25 | 法兰 | 0.01-1.6 | 50-180 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB6W | 15-20 25 | 承插焊 | 0.01-1.6 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11 | 15-20 25 | 螺纹 | 0.01-1.6 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11F | 15-20 25 32-50 | 法兰 | 0.01-1.6 | 50-190 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB11W | 15-20 25 | 承插焊 | 0.01-1.6 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB3 | 15-20 25 | 螺纹 | 0.01-1.6 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB3F | 15-20 25 | 法兰 | 0.01-1.6 | 50-190 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB3W | 15-20 25 | 承插焊 | 0.01-1.6 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5 | 15-20 25 | 螺纹 | 0.01-2.1 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5F | 15-20 25 | 法兰 | 0.01-2.1 | 50-200 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB5W | 15-20 25 | 承插焊 | 0.01-2.1 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
