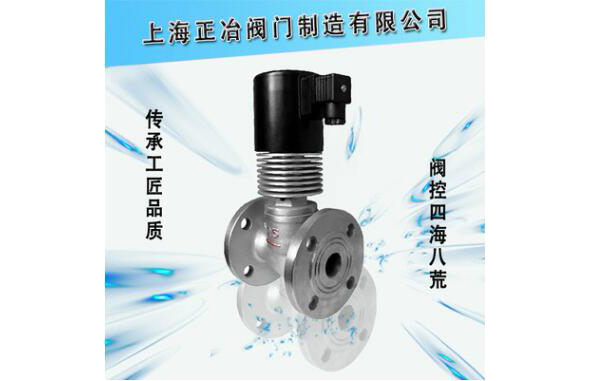

ZCG、ZCZG高温电磁阀
 |
 |
 |
ZCG、ZCZG高温电磁阀用于各种中温、高温场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。
产品特点
①特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃
②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作
⑤介质流体压力可分别提供4.0Mpa;
高温电磁阀 主要技术参数
参数/型号 | ZCZG | ZCZH | |||||||
公称压力（MPa） | 2.5 | 4.0 | |||||||
工作压力（MPa） | 0.1～2.5 | 0.4～4.0 | |||||||
介质种类 | 轻油、蒸汽、热水 | ||||||||
介质温度（℃） | ≤250 | ≤400 | |||||||
电源电压 | AC200V?DC24V其余规格可作特殊订货 | ||||||||
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数（Kv） | 按 JB/T7352-94规定动 | ||||||||
功率 | 170VA | 480VA | |||||||
高温电磁阀 主要外形尺寸
DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4－－Φ14 |
20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4－－Φ14 |
25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4－－Φ14 |
32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4－－Φ18 |
40 | 260 | 433 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4－－Φ18 |
50 | 300 | 433 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4－－Φ18 |
65 | 340 | 460 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 4－－Φ18 |
80 | 380 | 460 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 4－－Φ18 |
100 | 430 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 4－－Φ22 |
