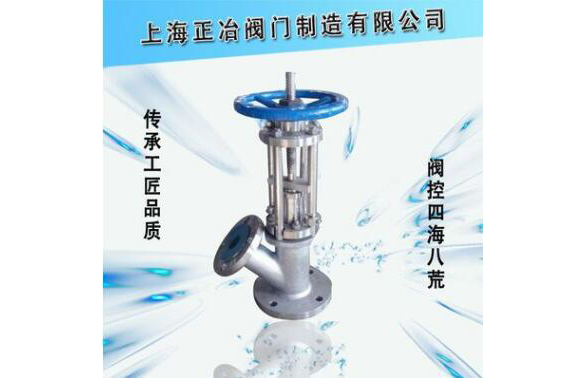

上展式放料阀
 |
 |
 |
概述
上展式放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，清理了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
主要零件材料
阀体
支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
手轮：可锻铸铁球墨铸铁或钢
阀杆
法兰：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
阀瓣
密封圈
螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
垫片
填料：聚四氟乙烯片、柔性石墨、柔性石墨缠绕垫
填料压盖：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
阀杆螺母：铜
结构示意图
主要外形尺寸（法兰尺寸按JB79PN1.6MPa）
口径DN(mm)上展式下展式DD3HDODD3HDO
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 335 | 665 | 320 |
| 200 | 335 | 335 | 900 | 360 | 335 | 405 | 800 | 360 |
| 250 | 405 | 405 | 1035 | 500 | 405 | 460 | 945 | 500 |
