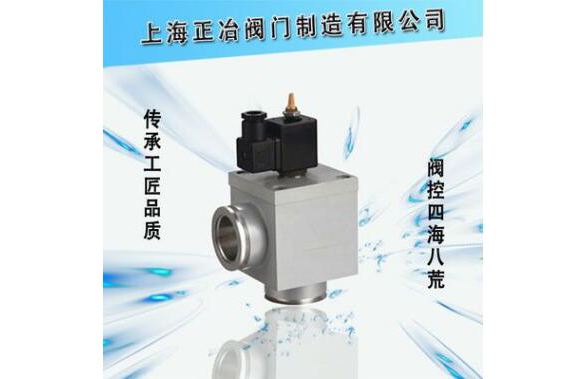

GYC-JQ高真空电磁压差式充气阀
 |
 |
 |
GYC-JQ高真空电磁压差式充气阀，是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统。
GYC-JQ高真空电磁压差式充气阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 105～1x10-3 |
阀门漏率(Pa.L/S) | ＜1.0x10-4 |
电源电压(V/Hz) | 220/50 |
介质温度(℃) | -25～+50 |
开闭时间(S) | ≤3 |
安装方式 | 垂直或水平 |
法兰标准(V/Hz) | GB4982；JB919 |
连接及外形尺寸
型号 | 通径(DN) | ΦD | ΦB | H | A | bxb |
GYC-JQ16/KF | 16 | 30 | 17.2 | 153 | 40 | 37x37 |
GYC-JQ16/KF | 25 | 40 | 26.2 | 155 | 50 | 62x62 |
GYC-JQ16/KF | 40 | 55 | 41.2 | 178 | 65 | 80x80 |
