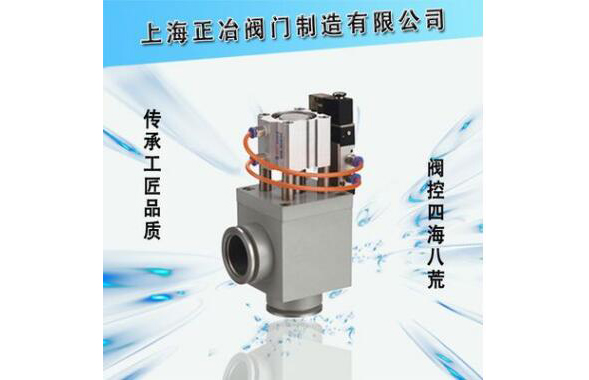

GDQ-J(b)-A型系列气动高真空挡板阀
 |
 |
 |
GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化阀门之一。
阀门适用介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 2x105～1.3x10-6 |
阀门漏率(Pa.L/S) | ≤1.3x10-7 |
适用温度（℃） | -25～+40 |
气源压力（MPa） | 0.4～0.6 |
法兰标准 | GB4982 |
安装位置 | 任意 |
电源电压 | 标准出厂：AC220V/50Hz |
信号反馈 | 标准出厂：不带反馈信号 |
外形及连接尺寸
型号 | 通径(DN) | ΦD | ΦB | H | A | L | bxb |
GDQ-J10(b)A | 10 | 30 | 12.2 | 139 | 40 | 40 | 40x40 |
GDQ-J16(b)A | 16 | 30 | 17.2 | 139 | 40 | 40 | 40x40 |
GDQ-J25(b)A | 25 | 40 | 26.2 | 161 | 50 | 51 | 62x62 |
GDQ-J40(b)A | 40 | 55 | 41.2 | 191 | 65 | 60 | 80x80 |
