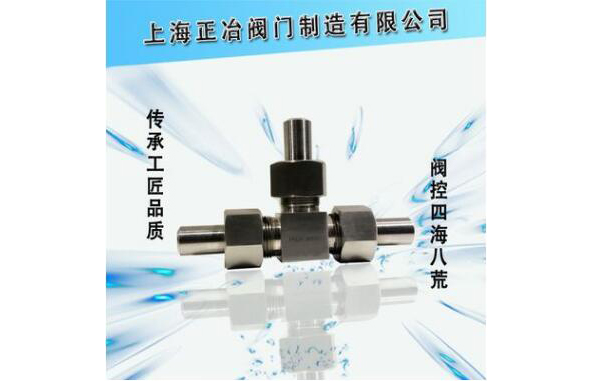

三通管接头
 |
 |
 |
产品名称： 三通管接头
本司生产的锥密封焊接管接头具有连接牢靠、耐压能力高、密封性能好，且安装检修方便、工作可靠等特点.
公称压力： 31.5MPa以下
适用温度：-25℃～85℃
适用介质：以油、气为介质的管路系统
产品选料：全部锻造阀体构造
制造材料：A105、20、1Cr18Ni9Ti、304、316、316L等
终端螺纹种类：ZG、NPT、G、PT、R等
配管：Φ8～Φ38的普通级精度无缝钢管
参照标准Refer To：JB/ZQ 42096
管子外径 D0 | d1 | L1 | L2 | H | 扳手尺寸 Spanner size | |
S1 | S2 | |||||
8 | 4 | 35 | 58 | 17 | 19 | 19 |
10 | 6 | 41 | 60 | 19 | 22 | 22 |
12 | 7 | 44 | 65 | 22 | 24 | 24 |
14 | 8 | 45 | 66 | 22 | 27 | 27 |
16 | 10 | 7 | 68 | 24 | 30 | 30 |
20 | 13 | 53 | 78 | 30 | 33 | 33 |
25 | 17 | 58 | 82 | 36 | 42 | 42 |
30 | 22 | 64 | 89 | 41 | 46 | 46 |
40 | 28 | 75 | 100 | 55 | 55 | 55 |
制造标准Manufacture standard：JB/T 6383.3-92
管子外径 D0 | d1 | L1 | L | 扳手尺寸 Spanner size | |
S1 | S2 | ||||
8 | 4 | 34 | 54 | 21 | 16 |
10 | 6 | 40 | 60 | 24 | 16 |
12 | 7 | 41 | 62 | 24 | 18 |
14 | 8 | 45 | 68 | 27 | 21 |
16 | 10 | 47 | 70 | 30 | 24 |
20 | 13 | 55 | 80 | 36 | 27 |
25 | 17 | 62 | 92 | 46 | 34 |
30 | 20 | 68 | 99 | 50 | 36 |
38 | 26 | 74 | 110 | 60 | 46 |
