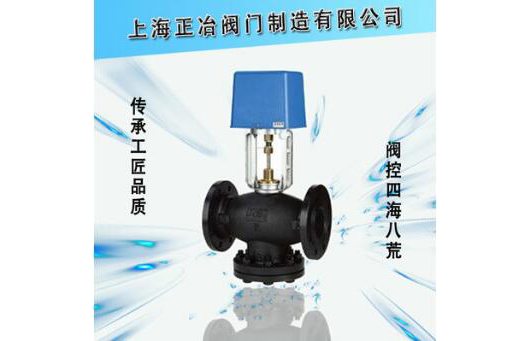

VB7200电动二通调节阀
 |
 |
 |
VB7200电动二通调节阀用于空调通风、热处理厂的工业和工厂流体控制。
VB7200电动二通调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。
安装
1、按阀体显示的流动方向安装
2、安装阀前应保证管道清洁、没有焊接时留下的氧化物
3、管道与阀体相连接时完全吻合。并不受振动
4、用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体
5、驱动器垂直安装在阀体之上、避免驱动器装在阀的下面
6、需留出足够的空间以便日常维护时，从阀体上拆卸驱动器
7、阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处
主要外形尺寸
型号 | 规格 | 主要尺寸（mm） | 行程 | 执行程 | 关闭压差 | |||||||
二通 | 三通 | L | H | H1 | D | K | C | n-d | (KPa) | |||
VB7200-50 | VB7300-50 | 50 | 23 | 450 | 145 | 165 | 125 | 20 | 4-18 | 45 | 500 | 500 |
VB7200-65 | VB7300-65 | 65 | 290 | 468 | 150 | 185 | 145 | 20 | 4-18 | 45 | 400 | 400 |
VB7200-80 | VB7300-80 | 80 | 310 | 475 | 185 | 200 | 160 | 20 | 8-18 | 45 | 300 | 300 |
VB7200-100 | VB7300-100 | 100 | 350 | 475 | 205 | 220 | 180 | 22 | 8-18 | 45 | 300 | 300 |
VB7200-125 | VB7300-125 | 125 | 400 | 504 | 230 | 250 | 210 | 22 | 8-18 | 45 | 200 | 200 |
VB7200-150 | VB7300-150 | 150 | 410 | 532 | 280 | 285 | 240 | 24 | 8-22 | 45 | 100 | 100 |
VB7200-200 | VB7300-200 | 200 | 520 | 550 | 280 | 340 | 295 | 30 | 12-22 | 45 | 100 | 100 |
